W ramach tej realizacji wykonaliśmy instalację automatyki budynkowej opartą o KNX, zintegrowaną z systemem alarmowym Satel, monitoringiem CCTV Hikvision, siecią LAN/WiFi UniFi oraz serwerem wizualizacyjnym Comfortclick. Projekt został zrealizowany we Wrocławiu i obejmował przygotowanie infrastruktury technicznej, rozdzielnicy automatyki, szafy teletechnicznej, okablowania strukturalnego oraz paneli sterujących widocznych na zdjęciach.
Pierwotna dokumentacja zakładała szerszy zakres instalacji teletechnicznych, w tym AV i nagłośnienie strefowe, ale na aktualnym etapie nagłośnienie nie zostało wykonane. Zmianie uległa również warstwa sprzętowa: z projektu wypadł Crestron, a rolę automatyki nadrzędnej i wizualizacji przejął Comfortclick.
Problem klienta: centralne sterowanie wieloma instalacjami
Głównym założeniem projektu było połączenie kilku niezależnych instalacji w jeden system sterowania. Oświetlenie, ogrzewanie, klimatyzacja, alarm, monitoring, sieć WiFi i wideodomofon nie powinny działać jako oddzielne wyspy technologiczne.
W praktyce oznaczało to konieczność przygotowania instalacji, która pozwala:
- sterować funkcjami budynku lokalnie z przycisków KNX,
- obsługiwać automatykę z poziomu wizualizacji Comfortclick,
- integrować alarm Satel z logiką automatyki,
- korzystać z monitoringu Hikvision,
- zapewnić stabilną sieć LAN/WiFi opartą o UniFi,
- pozostawić możliwość dalszej rozbudowy systemu.
Rozwiązanie techniczne: KNX + Comfortclick jako centrum sterowania
Podstawą instalacji została magistrala KNX. To ona odpowiada za komunikację między przyciskami, aktorami wykonawczymi, obwodami oświetlenia, sterowaniem temperaturą i automatyką osłon.
Warstwą nadrzędną systemu został serwer wizualizacyjny Comfortclick. Dzięki temu użytkownik otrzymuje dostęp do funkcji budynku z poziomu panelu ściennego, aplikacji lub interfejsu wizualizacyjnego. Comfortclick przejął rolę integratora systemów, która w pierwotnych założeniach była przewidziana dla Crestrona.

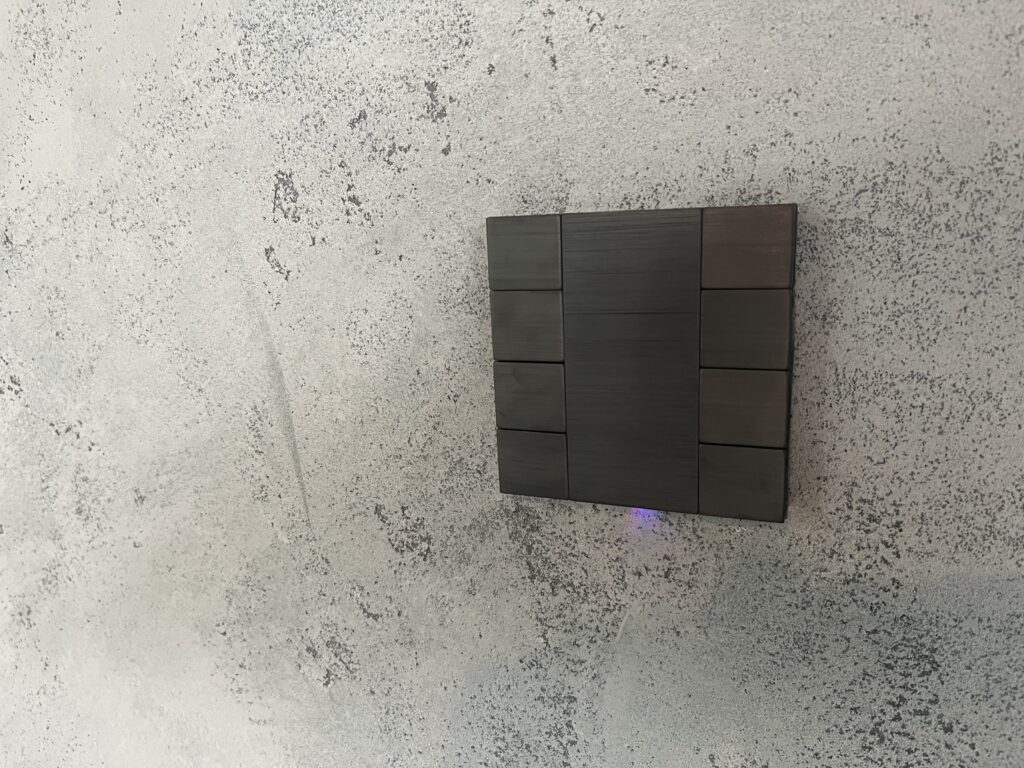

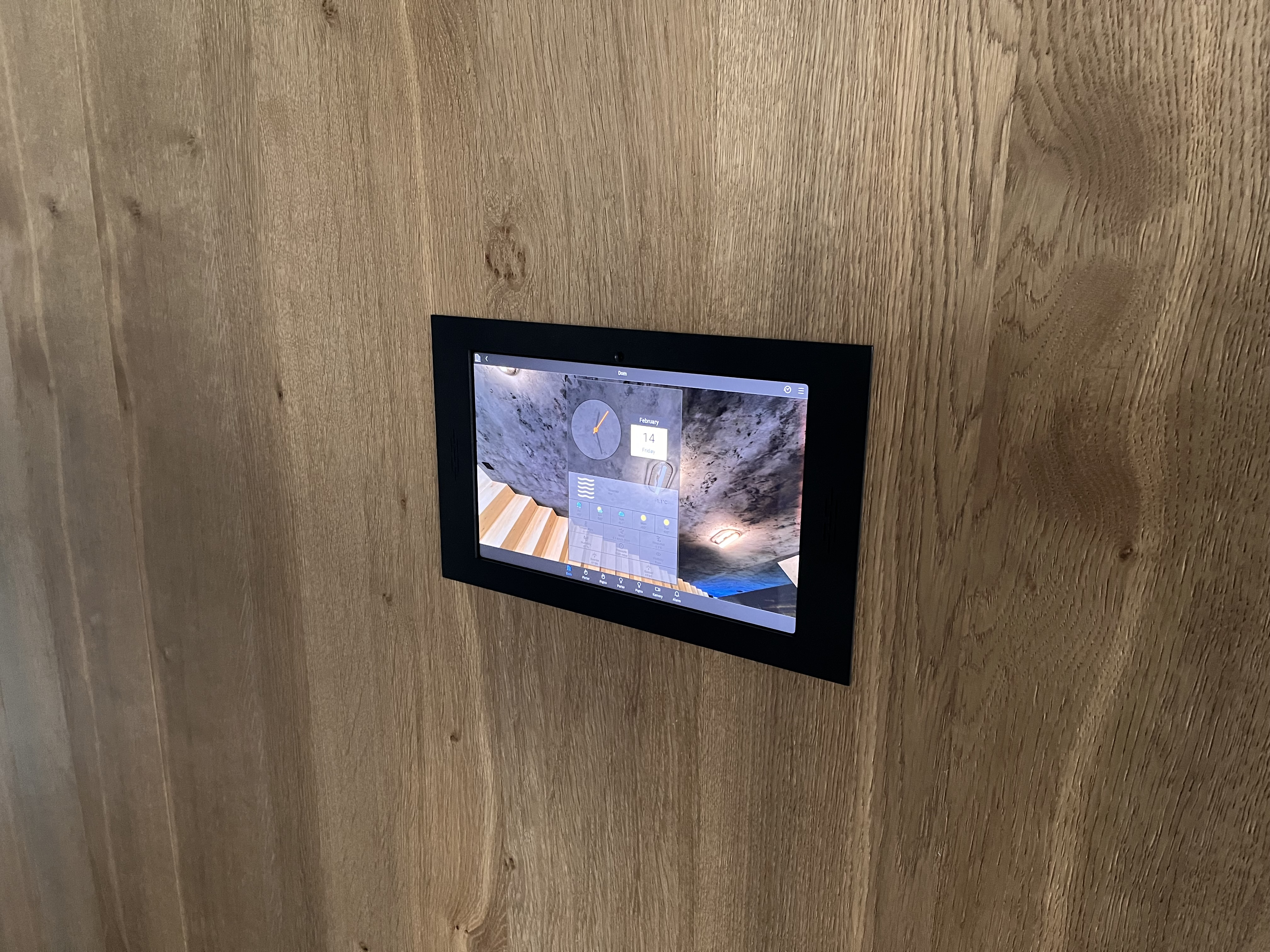

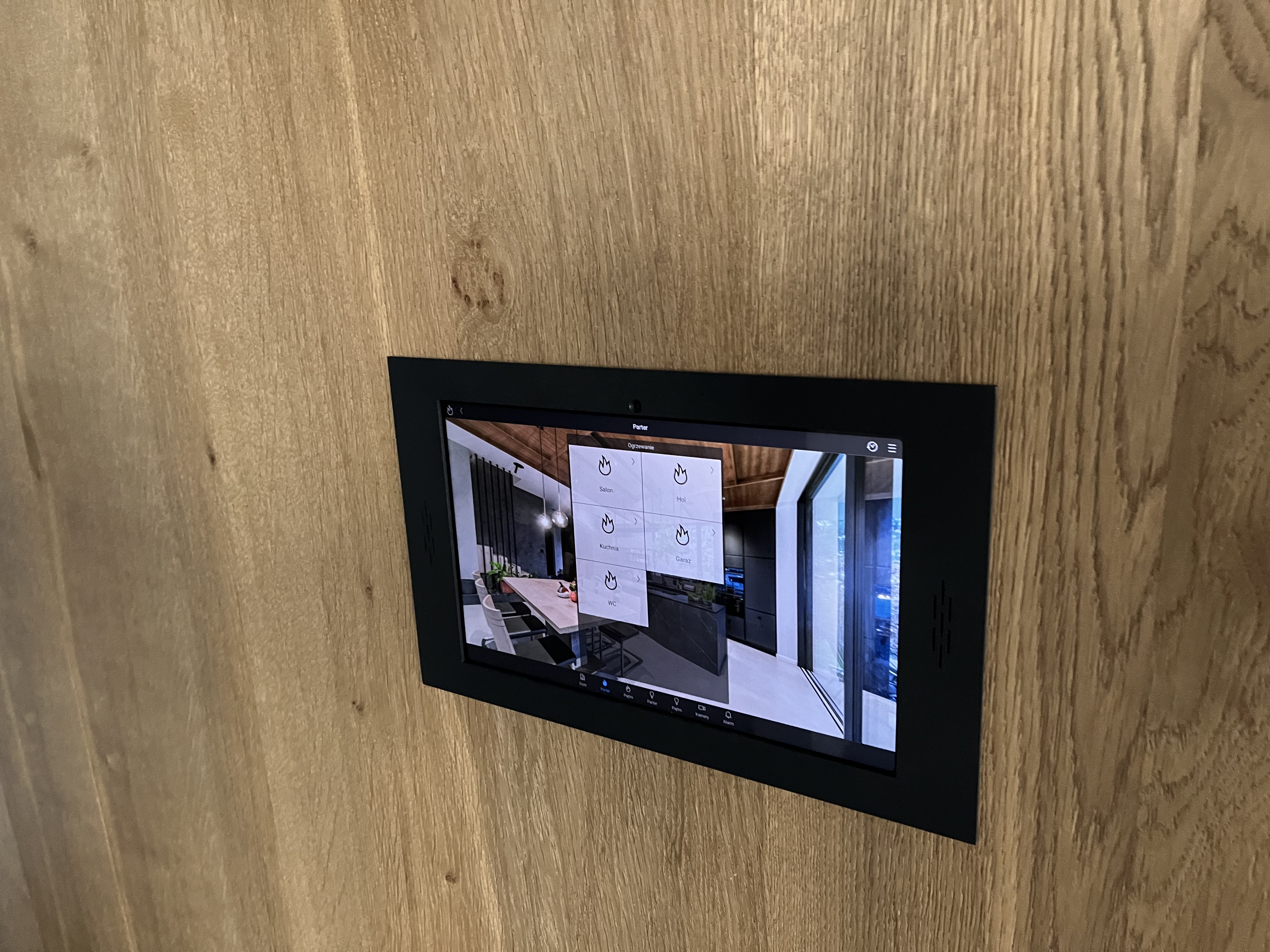

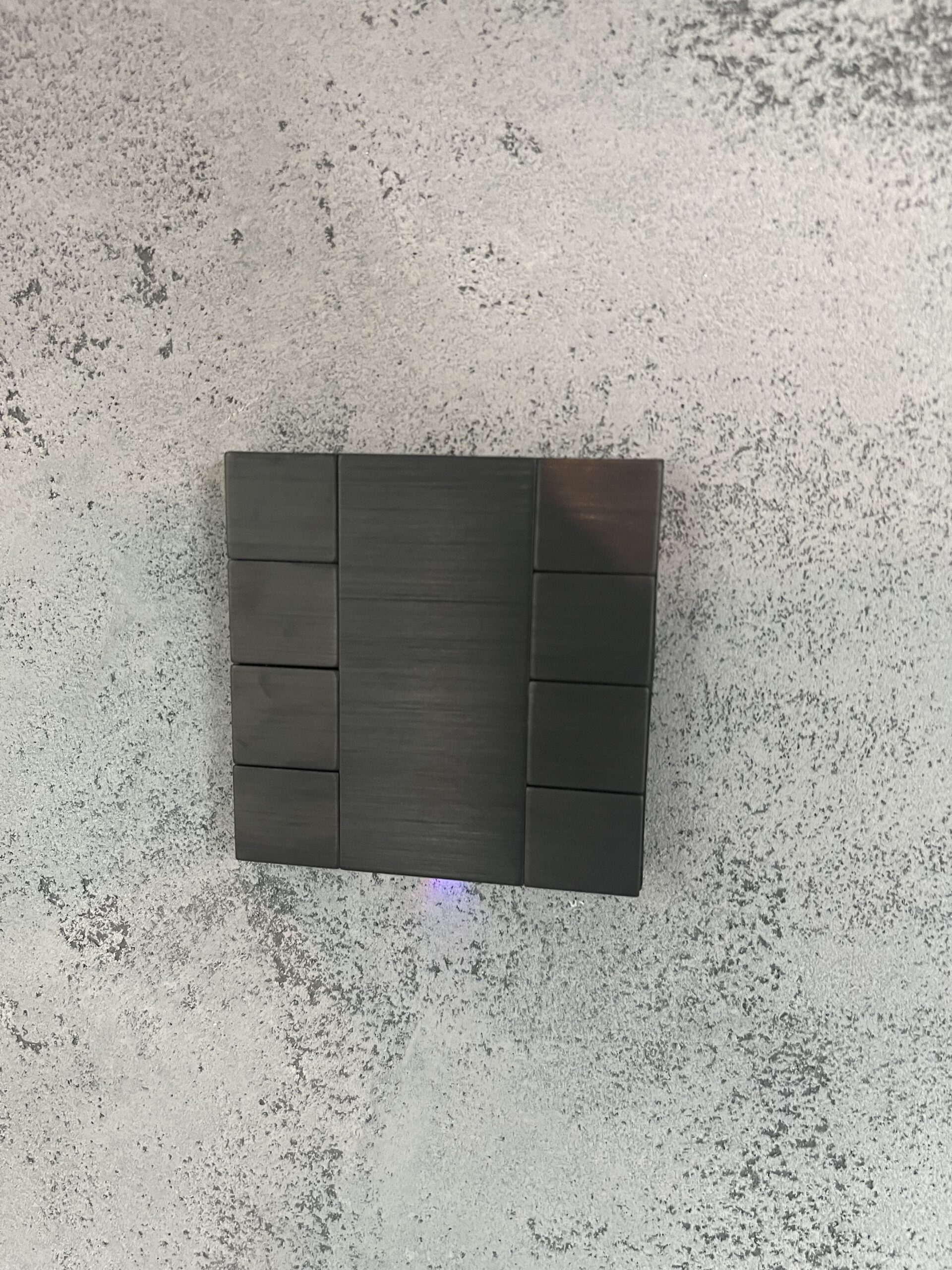

Na zdjęciach z realizacji widać przyciski wielofunkcyjne KNX oraz panel dotykowy. Przyciski obsługują funkcje lokalne i sceny, natomiast panel pozwala zarządzać automatyką z jednego miejsca.
Dla kogo jest taka instalacja?
Firmy i obiekty komercyjne
Tego typu architektura dobrze sprawdza się w biurach, showroomach, lokalach usługowych, gabinetach, apartamentach pokazowych i obiektach premium, gdzie wymagana jest integracja oświetlenia, klimatu, bezpieczeństwa i sieci.
Inwestorzy planujący rozbudowę instalacji
KNX i Comfortclick pozwalają etapować inwestycję. Można uruchomić automatykę, alarm, CCTV i sieć, a funkcje AV lub nagłośnienie dodać później, bez przebudowy całej infrastruktury.
Obiekty wymagające stabilnej sieci technicznej
Automatyka, CCTV, wideodomofon, panele sterujące i dostęp zdalny wymagają poprawnie zaprojektowanej sieci. Dlatego w projekcie zastosowano punkty dostępowe UniFi 6+ oraz zewnętrzny punkt UniFi Long Range.
Zakres prac
Automatyka budynkowa KNX
Zakres automatyki obejmował wykonanie i uruchomienie systemu KNX odpowiedzialnego za sterowanie funkcjami technicznymi budynku. System obsługuje przyciski wielofunkcyjne, sceny, wybrane obwody oświetleniowe, automatykę komfortu oraz integrację z wizualizacją.
W rozdzielnicy przewidziano moduły wykonawcze KNX, zasilanie magistrali, zabezpieczenia oraz aparaturę sterowniczą. Takie rozwiązanie porządkuje instalację i pozwala na późniejszą diagnostykę z poziomu rozdzielnicy.
Serwer wizualizacyjny Comfortclick
Comfortclick został zastosowany jako centralna warstwa wizualizacji i integracji. System umożliwia obsługę instalacji z poziomu panelu dotykowego oraz aplikacji.
Wizualizacja może obejmować:
- sterowanie oświetleniem,
- sterowanie temperaturą,
- sceny użytkowe,
- statusy systemu alarmowego,
- podgląd wybranych kamer Hikvision,
- logikę automatyczną,
- harmonogramy,
- sterowanie zdalne.
Dzięki Comfortclick system nie ogranicza się do pojedynczych przycisków. Użytkownik ma jeden interfejs do zarządzania funkcjami budynku.

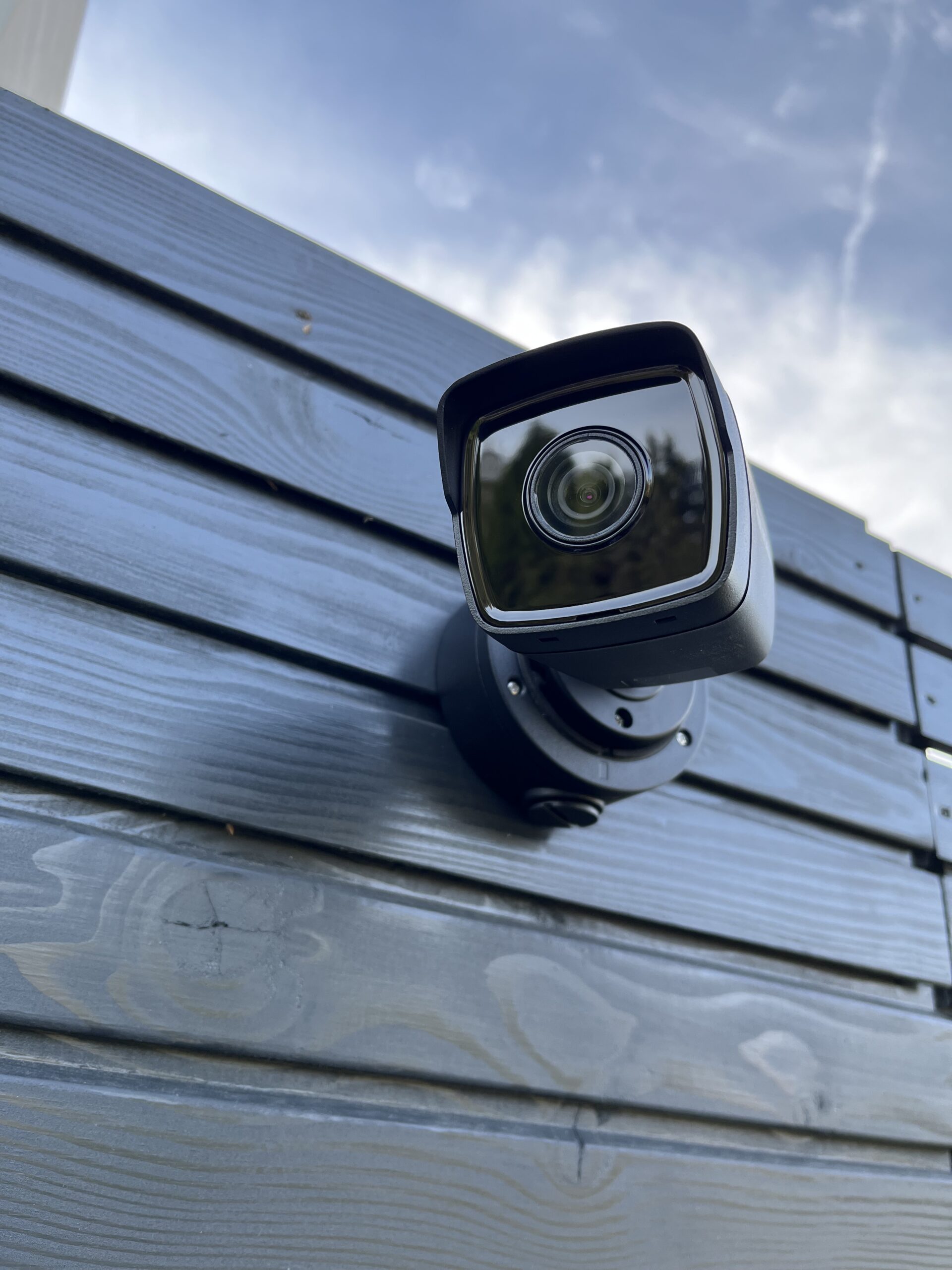

CCTV Hikvision
Monitoring CCTV został oparty o urządzenia Hikvision. System CCTV stanowi osobną warstwę bezpieczeństwa, zintegrowaną z infrastrukturą sieciową.
W praktyce kamery IP wymagają stabilnego okablowania, switcha PoE, właściwego adresowania i poprawnej konfiguracji dostępu. Przy takim układzie CCTV może działać lokalnie, w aplikacji mobilnej oraz jako element szerszej wizualizacji technicznej.
System alarmowy Satel
System SSWiN został oparty o Satel Integra. Integracja alarmu z automatyką pozwala wykorzystać informacje o stanie czuwania, alarmie lub naruszeniach do scen KNX i Comfortclick.
Przykładowe zastosowania:
- tryb „wyjście” po uzbrojeniu alarmu,
- automatyczne wyłączenie wybranych obwodów,
- sygnalizacja stanu alarmu w wizualizacji,
- wykorzystanie informacji o obecności,
- reakcja oświetlenia na zdarzenie alarmowe.
Sieć LAN/WiFi UniFi
Sieć bezprzewodowa została oparta o punkty dostępowe UniFi 6+ oraz zewnętrzny punkt dostępowy UniFi Long Range. Taki dobór zapewnia stabilną komunikację dla urządzeń mobilnych, paneli, systemu wizualizacji, CCTV, wideodomofonu i urządzeń technicznych.
W instalacjach automatyki sieć nie jest dodatkiem. To element infrastruktury krytycznej. Błędna konfiguracja WiFi, brak separacji urządzeń lub słaby zasięg mogą powodować problemy z aplikacją, podglądem kamer, dostępem zdalnym i komunikacją urządzeń IP.
Szafa teletechniczna
W szafie teletechnicznej zakończono okablowanie strukturalne, przewidziano miejsce dla urządzeń sieciowych, rejestratora CCTV, zasilania, patchpaneli i elementów integracyjnych. Taki układ ułatwia serwis oraz późniejsze zmiany konfiguracji.
Szafa teletechniczna pełni funkcję centralnego punktu dla:
- LAN/WiFi,
- CCTV Hikvision,
- wideodomofonu,
- połączeń do automatyki,
- paneli sterujących,
- urządzeń sieciowych,
- ewentualnej przyszłej rozbudowy AV.
AV i nagłośnienie
Na obecnym etapie nagłośnienie nie zostało wykonane. Instalacja została jednak opisana w sposób umożliwiający rozróżnienie zakresu wykonanego od pierwotnych założeń projektowych. Dzięki temu wpis nie sugeruje realizacji elementów, które faktycznie nie zostały wdrożone.
Technologie wykorzystane w projekcie
KNX
Przewodowa magistrala automatyki budynkowej, odpowiedzialna za sterowanie oświetleniem, scenami, komfortem i wybranymi funkcjami technicznymi.
Comfortclick
Serwer wizualizacyjny i integracyjny, który zastąpił pierwotnie planowaną warstwę Crestron. Odpowiada za interfejs użytkownika, logikę automatyki i centralne sterowanie.
Hikvision
System CCTV oparty o kamery IP i rejestrację obrazu. Wykorzystywany jako warstwa monitoringu i bezpieczeństwa.
Satel Integra
System alarmowy SSWiN, zintegrowany z automatyką budynkową.
UniFi 6+
Punkty dostępowe WiFi dla sieci wewnętrznej. Obsługują komunikację urządzeń mobilnych, paneli, aplikacji i elementów IP.
UniFi Long Range
Zewnętrzny punkt dostępowy zapewniający zasięg WiFi poza główną częścią obiektu.
Przykłady zastosowań
Scena „wyjście”
Po uzbrojeniu alarmu Satel system może przełączyć budynek w tryb wyjścia: wyłączyć wybrane obwody, ustawić temperaturę, wygasić światła i pokazać status w Comfortclick.
Scena „noc”
Przycisk KNX lub panel Comfortclick może uruchomić tryb nocny: ograniczyć oświetlenie do wybranych stref, zmienić temperaturę i przygotować system alarmowy do czuwania częściowego.
Podgląd CCTV
Kamery Hikvision mogą być dostępne z poziomu aplikacji producenta oraz, zależnie od konfiguracji, z poziomu wizualizacji Comfortclick.
Zarządzanie WiFi
Dzięki UniFi 6+ i zewnętrznemu UniFi Long Range sieć może obsługiwać zarówno urządzenia użytkowników, jak i elementy techniczne: panele, CCTV, wideodomofon oraz sterowanie zdalne.
Efekt realizacji
Efektem prac jest spójna instalacja automatyki i teletechniki, w której KNX odpowiada za warstwę sterowania, Comfortclick za wizualizację, Satel za bezpieczeństwo, Hikvision za CCTV, a UniFi za komunikację LAN/WiFi.
Widoczne na zdjęciach przyciski i panel dotykowy są końcowym interfejsem użytkownika. Za nimi działa rozdzielnica automatyki, magistrala KNX, serwer wizualizacyjny, infrastruktura sieciowa i system bezpieczeństwa.
FAQ
Czy Comfortclick może zastąpić Crestrona?
Tak, w tym projekcie Comfortclick przejął rolę systemu wizualizacji i integracji. Crestron nie został finalnie zastosowany.
Czy monitoring Hikvision można integrować z automatyką?
Tak, w zależności od konfiguracji można wykorzystać podgląd kamer, zdarzenia lub dostęp do obrazu w warstwie wizualizacji. Kluczowe jest poprawne przygotowanie sieci LAN, adresacji i rejestratora.
Czy UniFi 6+ wystarczy do automatyki budynkowej?
Tak, pod warunkiem prawidłowego rozmieszczenia punktów dostępowych, konfiguracji sieci oraz stabilnego zasilania. W tym projekcie zastosowano UniFi 6+ wewnątrz oraz UniFi Long Range jako zewnętrzny AP.
Czy nagłośnienie zostało wykonane?
Nie. Na obecnym etapie nagłośnienie nie zostało wykonane, dlatego nie jest opisywane jako zrealizowany element systemu.
Czy taki system można zastosować w biurze lub obiekcie komercyjnym we Wrocławiu?
Tak. Architektura KNX + Comfortclick + Satel + Hikvision + UniFi jest odpowiednia dla biur, lokali usługowych, showroomów, sal spotkań i obiektów komercyjnych na terenie Wrocławia i Dolnego Śląska.
