Dlaczego alarm nie działa poprawnie – 5 błędów instalacyjnych w obiekcie firmowym

Modernizacja systemu SSWiN w obiekcie biurowo-magazynowym we Wrocławiu

System alarmowy w firmie powinien działać przewidywalnie: wykrywać naruszenia, ograniczać fałszywe alarmy, przekazywać sygnały do ochrony oraz współpracować z innymi elementami infrastruktury technicznej budynku. W praktyce problemy z alarmem często nie wynikają z awarii centrali, ale z błędów popełnionych na etapie projektu, okablowania, konfiguracji lub integracji z pozostałymi systemami.

Poniższe case study opisuje przykład obiektu komercyjnego z Wrocławia, w którym system SSWiN działał niestabilnie: generował fałszywe alarmy, nie obejmował części stref, miał błędnie przypisane wejścia i nie był przygotowany do dalszej integracji z CCTV oraz kontrolą dostępu.

⸻

Opis obiektu

Obiekt: budynek biurowo-magazynowy
Lokalizacja: Wrocław, Dolny Śląsk
Typ klienta: firma B2B z zapleczem administracyjnym, magazynem i strefą przyjęć towaru
Systemy w obiekcie: SSWiN, CCTV, podstawowa kontrola dostępu, sieć LAN, infrastruktura elektryczna
Problem główny: alarm nie działał poprawnie mimo regularnego użytkowania i wcześniejszego serwisowania

Budynek składał się z części biurowej, magazynowej, serwerowni, pomieszczeń technicznych oraz strefy załadunku. System alarmowy był rozbudowywany etapami przez kilka lat, bez spójnej dokumentacji powykonawczej i bez weryfikacji logicznego podziału na strefy.

⸻

Potrzeby klienta

Klient zgłosił się z problemem niestabilnej pracy systemu alarmowego. Główne objawy obejmowały:

•   fałszywe alarmy poza godzinami pracy,
•   brak reakcji części czujek w wybranych pomieszczeniach,
•   problemy z uzbrajaniem wybranych stref,
•   nieczytelne komunikaty na manipulatorach,
•   brak powiązania alarmu z monitoringiem CCTV,
•   brak aktualnej dokumentacji przewodów, wejść i stref.

Celem nie była jedynie naprawa pojedynczej usterki, ale uporządkowanie systemu SSWiN tak, aby mógł być stabilnie eksploatowany w obiekcie firmowym i w przyszłości zintegrowany z pozostałą infrastrukturą techniczną budynku.

⸻

Dla kogo

To case study jest szczególnie istotne dla:

• firm posiadających biura, magazyny, hale lub obiekty usługowe we Wrocławiu i na Dolnym Śląsku,
• administratorów budynków komercyjnych odpowiedzialnych za bezpieczeństwo techniczne obiektu,
• zarządców nieruchomości, którzy przejmują obiekty bez aktualnej dokumentacji instalacji,
• firm planujących rozbudowę SSWiN, CCTV, SKD lub integrację systemów bezpieczeństwa,
• obiektów, w których alarm działa „losowo”, generuje fałszywe alarmy albo nie obejmuje wszystkich kluczowych stref.

⸻

Zakres prac

W ramach realizacji wykonaliśmy:

• audyt istniejącego systemu SSWiN,
• weryfikację centrali alarmowej, ekspanderów, manipulatorów i zasilania awaryjnego,
• sprawdzenie okablowania czujek, sygnalizatorów i kontaktronów,
• testy wejść, linii dozorowych oraz sabotażowych,
• analizę podziału obiektu na strefy alarmowe,
• korektę konfiguracji centrali,
• uporządkowanie opisów wejść, użytkowników i harmonogramów,
• weryfikację połączenia z monitoringiem alarmów,
• przygotowanie systemu do integracji z CCTV i kontrolą dostępu,
• wykonanie dokumentacji powykonawczej po modernizacji.

⸻

Diagnoza: 5 błędów instalacyjnych, przez które alarm nie działał poprawnie

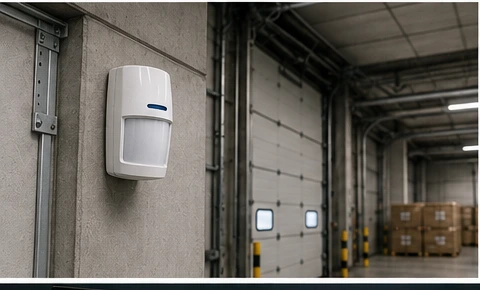

1. Nieprawidłowy dobór i montaż czujek ruchu

W części magazynowej zastosowano czujki PIR bez uwzględnienia warunków pracy obiektu. W strefie występowały zmiany temperatury, ruch powietrza przy bramie oraz okresowe nagrzewanie powierzchni od promieniowania słonecznego. Czujki były zamontowane w miejscach narażonych na zakłócenia, co powodowało fałszywe alarmy.

Problem techniczny:

• czujki patrzyły bezpośrednio na bramę załadunkową,
• nie uwzględniono wysokości montażu i kąta detekcji,
• brakowało czujek dualnych w trudniejszych warunkach,
• część czujek obejmowała obszary o zmiennych warunkach termicznych.
• Rozwiązanie:
• zmieniliśmy lokalizację wybranych detektorów,
• w strefach problematycznych zastosowano czujki dualne PIR + MW,
• ograniczono martwe pola detekcji,
• wykonano testy przejścia dla każdej strefy,
• dostosowano czułość detekcji do realnego sposobu użytkowania pomieszczeń.

Efekt: liczba fałszywych alarmów została ograniczona, a detekcja w strefach magazynowych stała się przewidywalna.

⸻

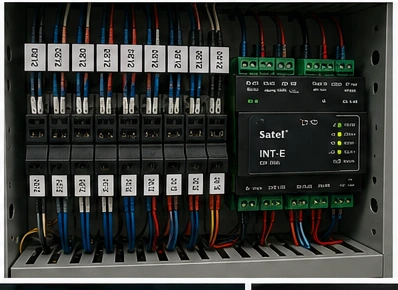

2. Błędne okablowanie linii alarmowych i sabotażowych

W kilku punktach instalacji wykryto nieprawidłowe połączenia linii dozorowych. Część czujek była podłączona bez właściwego nadzoru sabotażowego, a rezystory parametryczne znajdowały się w centrali zamiast przy urządzeniach końcowych. Takie wykonanie ograniczało możliwość wykrycia przerwania, zwarcia lub ingerencji w przewód.

Problem techniczny:

• linie nie były poprawnie sparametryzowane,
• brakowało pełnej kontroli sabotażu,
• opisy przewodów nie odpowiadały rzeczywistym wejściom centrali,
• część połączeń była wykonana bez zachowania standardu serwisowego.
• Rozwiązanie:
• zweryfikowaliśmy każde wejście centrali i ekspanderów,
• przepisaliśmy realne połączenia do dokumentacji,
• przenieśliśmy rezystory parametryczne do właściwych punktów,
• odtworzyliśmy kontrolę sabotażową dla czujek i obudów,
• uporządkowaliśmy oznaczenia przewodów.

Efekt: system zaczął prawidłowo rozróżniać naruszenie, sabotaż, zwarcie oraz przerwę linii.

⸻

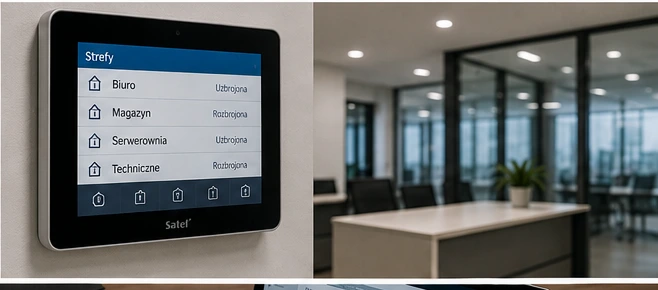

3. Nieprawidłowy podział obiektu na strefy alarmowe

Alarm był skonfigurowany w sposób, który nie odpowiadał pracy firmy. Magazyn, biuro, serwerownia i strefa techniczna były przypisane do stref bez logicznego powiązania z harmonogramem pracy użytkowników. Pracownicy często omijali problem przez blokowanie czujek, co obniżało realny poziom bezpieczeństwa.

Problem techniczny:

• strefy nie odzwierciedlały funkcji pomieszczeń,
• brakowało niezależnego uzbrajania wybranych obszarów,
• serwerownia nie była wydzielona jako osobna strefa krytyczna,
• użytkownicy mieli zbyt szerokie uprawnienia,
• komunikaty na manipulatorach były nieczytelne.
• Rozwiązanie:
• podzieliliśmy system na strefy funkcjonalne,
• wydzieliliśmy część biurową, magazynową, techniczną i serwerownię,
• przypisaliśmy uprawnienia użytkowników do realnych potrzeb,
• uporządkowaliśmy nazwy stref i wejść,
• wdrożyliśmy scenariusze uzbrajania po godzinach pracy.

Efekt: użytkownicy mogli uzbrajać konkretne części obiektu bez wyłączania zabezpieczeń w innych strefach.

⸻

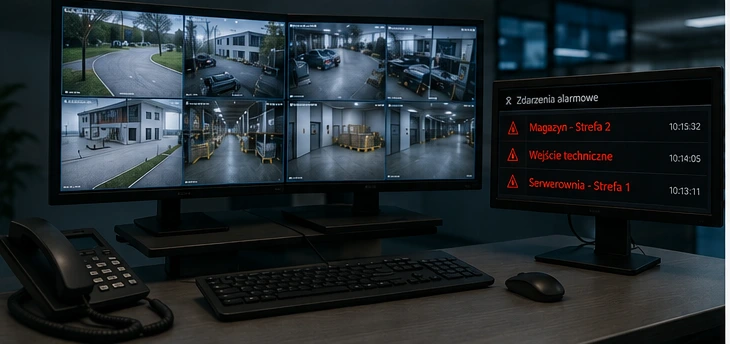

4. Brak integracji alarmu z CCTV i kontrolą dostępu

System SSWiN działał jako niezależna instalacja. W przypadku alarmu operator ochrony otrzymywał sygnał, ale nie miał natychmiastowego powiązania z obrazem z kamer. Brakowało również logicznego powiązania wybranych przejść kontroli dostępu z alarmem.

Problem techniczny:

• alarm nie wywoływał podglądu z odpowiednich kamer,
• brakowało zdarzeń alarmowych powiązanych z rejestratorem CCTV,
• SKD nie przekazywał informacji o nieautoryzowanym przejściu do scenariuszy alarmowych,
• nie było jednej logiki zarządzania bezpieczeństwem obiektu.
• Rozwiązanie:
• przygotowaliśmy mapowanie stref alarmowych do kamer CCTV,
• opisaliśmy scenariusze zdarzeń dla ochrony,
• wskazaliśmy punkty integracji SSWiN z systemem kontroli dostępu,
• przygotowaliśmy infrastrukturę pod dalszą integrację systemów bezpieczeństwa,
• zaprojektowaliśmy logiczne powiązanie alarmu, obrazu i dostępu.

Efekt: system bezpieczeństwa stał się podstawą do dalszej integracji, a obsługa zdarzeń alarmowych może być realizowana szybciej i bardziej precyzyjnie.

⸻

5. Brak dokumentacji i standardu serwisowego

Największym problemem nie była pojedyncza awaria, ale brak dokumentacji. Poprzednie rozbudowy były wykonywane etapami, bez aktualizacji schematów. W praktyce każdy serwis zaczynał się od ponownego rozpoznawania instalacji, co wydłużało diagnostykę i zwiększało ryzyko błędów.

Problem techniczny:

• brak aktualnej listy wejść i wyjść centrali,
• nieaktualne opisy czujek,
• brak schematu stref,
• brak informacji o trasach kablowych,
• brak procedury testowej po zmianach.
• Rozwiązanie:
• wykonaliśmy dokumentację powykonawczą,
• przygotowaliśmy opis wejść, stref, użytkowników i urządzeń,
• oznaczyliśmy kluczowe przewody i moduły,
• opracowaliśmy procedurę testów okresowych,
• przekazaliśmy zalecenia dotyczące dalszej rozbudowy systemu.

Efekt: system może być szybciej diagnozowany, łatwiej rozbudowywany i bezpieczniej serwisowany.

⸻

Technologie

W realizacji wykorzystano i zweryfikowano elementy typowe dla systemów bezpieczeństwa w obiektach komercyjnych:

• centrala alarmowa SSWiN,
• manipulatory strefowe,
• ekspandery wejść i wyjść,
• czujki PIR,
• czujki dualne PIR + MW,
• kontaktrony,
• sygnalizatory wewnętrzne i zewnętrzne,
• linie sabotażowe,
• zasilanie buforowe,
• akumulatory awaryjne,
• transmisja alarmów do monitoringu,
• rejestrator CCTV,
• kamery IP,
• elementy kontroli dostępu,
• sieć LAN dla systemów bezpieczeństwa.

⸻

Integracja systemów

Po modernizacji system SSWiN został przygotowany do pracy jako część szerszej infrastruktury bezpieczeństwa obiektu. W przypadku firm z Wrocławia i Dolnego Śląska ma to szczególne znaczenie w budynkach, gdzie alarm, monitoring CCTV, kontrola dostępu, sieć LAN i instalacje elektryczne powinny być projektowane jako jeden spójny system.

Możliwe scenariusze integracji:

• alarm ze strefy magazynu wywołuje podgląd z kamer przy bramie załadunkowej,
• naruszenie wejścia technicznego generuje zdarzenie w systemie CCTV,
• uzbrojenie wybranej strefy blokuje dostęp dla określonych kart SKD,
• awaria zasilania systemu alarmowego trafia do obsługi technicznej,
• zdarzenia alarmowe są analizowane razem z obrazem i historią dostępu.

Takie podejście ogranicza liczbę fałszywych reakcji, skraca czas weryfikacji zdarzeń i poprawia zarządzanie bezpieczeństwem obiektu.

⸻

Efekt wdrożenia

Po wykonaniu audytu i modernizacji systemu klient otrzymał stabilniej działający system alarmowy, czytelny podział na strefy i uporządkowaną dokumentację techniczną.

Najważniejsze efekty:

• ograniczenie fałszywych alarmów,
• poprawa skuteczności detekcji w magazynie i części technicznej,
• przywrócenie kontroli sabotażowej,
• logiczny podział obiektu na strefy,
• uporządkowanie uprawnień użytkowników,
• przygotowanie systemu do integracji z CCTV i SKD,
• szybsza diagnostyka serwisowa,
• większa przewidywalność pracy systemu SSWiN.

⸻

Zastosowania

Opisane rozwiązanie sprawdza się w obiektach takich jak:

• biura firmowe,
• magazyny,
• hale produkcyjne,
• serwerownie,
• obiekty usługowe,
• budynki administracyjne,
• centra logistyczne,
• obiekty z wydzielonymi strefami dostępu,
• firmy posiadające monitoring CCTV i kontrolę dostępu.

⸻

Wnioski z realizacji

Alarm w firmie nie działa poprawnie najczęściej z powodu błędów instalacyjnych, braku spójnej konfiguracji lub nieaktualnej dokumentacji. Sama wymiana centrali nie rozwiązuje problemu, jeżeli nie zostaną sprawdzone czujki, okablowanie, strefy, sabotaże, zasilanie i integracja z pozostałymi systemami bezpieczeństwa.

W obiektach komercyjnych system SSWiN powinien być projektowany i serwisowany jako część infrastruktury technicznej budynku. Dopiero wtedy alarm wspiera realne zarządzanie bezpieczeństwem, a nie jest tylko osobną instalacją działającą niezależnie od CCTV, SKD i sieci LAN.

⸻

Masz problem z fałszywymi alarmami, błędnym uzbrajaniem stref albo brakiem dokumentacji systemu SSWiN?

Hilow Solutions wykonuje audyty, modernizacje i integracje systemów alarmowych dla firm, biur, magazynów i obiektów komercyjnych we Wrocławiu oraz na Dolnym Śląsku.

Skontaktuj się z nami, jeśli chcesz sprawdzić, dlaczego alarm w Twoim obiekcie nie działa poprawnie i jak przygotować system do stabilnej pracy oraz integracji z CCTV, SKD i infrastrukturą techniczną budynku.

Kontakt

⸻

FAQ

Dlaczego alarm w firmie generuje fałszywe alarmy?

Najczęstsze przyczyny to źle dobrane czujki, nieprawidłowe miejsce montażu, błędna konfiguracja czułości, problemy z okablowaniem, niestabilne zasilanie lub brak właściwego podziału na strefy. W obiektach komercyjnych duże znaczenie mają też warunki środowiskowe, takie jak ruch powietrza, bramy, ogrzewanie, promieniowanie słoneczne i praca urządzeń technicznych.

Czy wystarczy wymienić centralę alarmową?

Nie zawsze. Jeżeli problem wynika z błędnego okablowania, źle rozmieszczonych czujek lub nieprawidłowej konfiguracji stref, sama wymiana centrali nie rozwiąże problemu. Najpierw warto wykonać audyt systemu SSWiN.

Czy alarm można zintegrować z CCTV?

Tak. System alarmowy można powiązać z kamerami CCTV, aby zdarzenie z konkretnej strefy uruchamiało podgląd z odpowiednich kamer lub oznaczało nagranie w rejestratorze. To przyspiesza weryfikację alarmu przez ochronę lub administratora obiektu.

Jak często należy testować system SSWiN?

W obiektach firmowych zaleca się regularne testy okresowe, szczególnie po zmianach aranżacji pomieszczeń, rozbudowie instalacji, wymianie drzwi, modernizacji sieci LAN lub zmianach w kontroli dostępu.
